0 引言
根據國家統計數據顯示，我國集中供熱主要依靠熱電聯產、燃煤鍋爐對煤炭等化石燃料的燃燒。面對國家2030年實現碳達峰的嚴峻形勢，各供熱企業都已意識到，不能過分依賴傳統煤炭等化石燃料為主的熱源形式，積極探索分散式清潔能源、集中供熱深度耦合、多能互補的技術方案，才能有效應對極端天氣、負荷增長、既有熱源能力逐漸飽和等供熱企業面臨的困境，實現供熱系統清潔、高效運行。
1 集中供熱系統發展方向分析
近年來，各地以熱電聯產及燃煤鍋爐為熱源的企業供熱能力逐漸趨于飽和。為滿足企業未來發展，應逐步構建清潔能源與集中供熱深度耦合、多能互補的新型供熱系統，且清潔能源及其設施占比應盡量最大化。但構建新型供熱系統將增加企業的建設和運行成本，各種系統形式差異大也加重了企業的運行、維護負擔。因此，各企業應結合自身實際，充分利用電價優惠政策、地?zé)崮艿荣Y源，建立符合自身實際狀況的新型供熱系統，使其以能耗最低、最經濟的運行方式合理開展。
2 清潔能源與集中供熱耦合系統技術方案分析
實現各種分散式清潔能源與集中供熱系統耦合、多能互補的供熱方式，從技術方案的角度分析主要有獨立運行；共網運行；獨立、共網運行可靈活切換三種方式。
獨立運行方案為采用某種形式的熱源為獨立熱源進行供熱運行。考慮集中供熱系統熱量來源充足、穩定、經濟，一般首選集中供熱系統。針對集中供熱系統無法覆蓋的偏遠區域，可結合地區實際狀況因地制宜，選取較為穩定、經濟的清潔熱源形式。

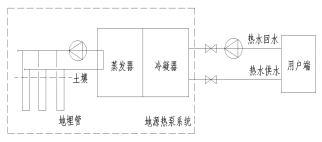

圖1 地源熱泵系統獨立運行示例
2.2 共網運行技術方案
2.2.1 串聯運行方案
該方案以串聯方式連接作為區域供熱熱源。如圖2所示，將聯通閥門5、6關閉，閥門1、2、3、4開啟，形成第一、二熱源串聯的共網運行系統。

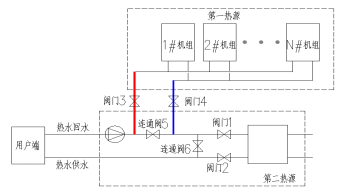

圖2 某區域供熱系統圖
該系統特點是能夠最大限度利用第一熱源，使其發揮最大供熱能力，第二熱源作為補充及保障。一般情況下，第一熱源適用于集中供熱系統，如不具備集中供熱條件，可選取空氣源熱泵系統；第二熱源應為供熱能力穩定，但能源成本較高的系統，多種熱源串聯共網運行，實現低成本熱源能量的極限利用，并保障供熱系統安全、充足、穩定運行。
2.2.2 并聯運行方案
該方案指多種形式的熱源以并聯方式連接，如圖3所示，為燃?xì)忮仩t和污水源熱泵的并聯共網系統，當閥門1、2、3、4開啟時，燃?xì)忮仩t和污水源熱泵同時為區域提供熱量。

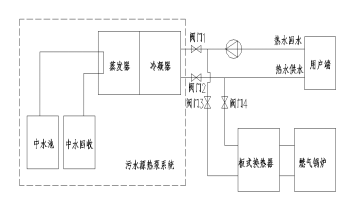

圖3 污水源熱泵與燃?xì)忮仩t并聯共網系統
該系統特點是第一熱源供熱能力穩定、能源成本較低、但供熱能力不足，需第二熱源聯合供熱。優點是每個熱源按照既定的供熱能力按一定比例進行配置，初投資較低，運行穩定。
2.3 獨立、共網運行可靈活切換的技術方案
該方案通過閥門調整，可實現獨立、共網運行的靈活切換。以上圖2所示系統為例，當聯通閥門5關閉、6開啟，閥門1、2關閉、閥門3、4開啟時，是以空氣源熱泵獨立運行；當聯通閥門5開啟、6關閉，閥門1、2開啟、閥門3、4關閉時，則是以集中供熱熱源獨立運行；當連通閥門5、6關閉、閥門1、2、3、4均開啟時，則是不同形式的熱源共網運行系統。
該系統一方面使各種形式的熱源互為補充，在熱量出現缺口時，能夠快速反應，保證供熱系統能夠安全、穩定提供充足熱量；另一方面企業可根據實際狀況和需求選取經濟的熱源模式和運行方案，從而有效降低成本投入。
3 運行方案分析
3.1 集中供熱與清潔能源供熱系統耦合運行實例
在集中供熱系統覆蓋范圍內，首選能耗最低、運行最為穩定的集中供熱系統。如為應對熱源供熱能力不足，可適當進行其他形式清潔能源進行熱量補充。如下圖4所示，為集中供熱系統與電空氣源熱泵系統相互耦合的共網運行實例。

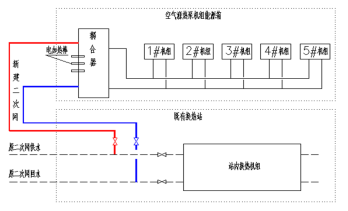

圖4 集中供熱、清潔能源共網運行系統
當出現極寒天氣，或是其他因素導致集中供熱系統出現波動不能有效滿足區域采暖需求時，可以采用集中供熱系統為主、空氣源熱泵補充熱量的形式，從而滿足采暖負荷需求。
3.2 清潔能源系統耦合運行實例
以河北省某采暖區域?yàn)槔?/span>實供面積5萬平方米，所需熱負荷2.25MW。因該區域無法引入集中供熱系統，因此初期采用燃?xì)忮仩t作為熱源進行供熱。通過對近兩年運行成本的統計計算，其平均直接運行成本為45元/㎡左右，在工業用天然氣價格上漲為4.9元/m³后，僅耗氣成本一項將虧損41.89元/平米。
因此，結合該區域?qū)嶋H狀況，探索新的熱源模式以降低供熱生產成本。建立電空氣源熱泵為主、燃?xì)忮仩t為輔的共網運行系統，如下圖5所示。

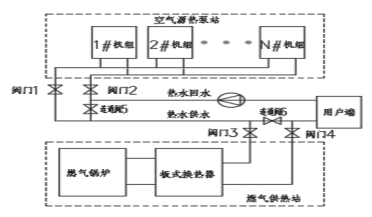

圖5 電空氣源熱泵與燃?xì)忮仩t串聯的共網系統
依據該區域負荷及冬季室外氣溫狀況，繪制熱負荷延續曲線如下圖6所示。當冬季室外氣溫高于-4℃、負荷低于1.6MW時，以電空氣源熱泵為單一熱源獨立供熱；當室外氣溫降至-4℃及以下時，熱泵已提供最大負荷但仍不能滿足采暖需求，此時啟動燃?xì)忮仩t補充熱量。

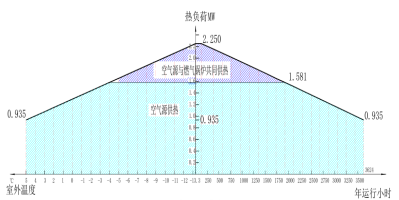

圖6 河北省某區域熱負荷延續曲線圖
通過對共網系統運行成本的分析測算，該耦合系統年運行費用約為42.13元/㎡（不包含建設投資），較2021-2023年燃?xì)忮仩t單獨運行時降低6.38%。考慮燃?xì)鈨r(jià)格上漲影響，將節約年運行成本129.83萬元。
經實際驗證，該系統運行穩定，可在氣溫波動時快速響應，能夠滿足不同條件下的采暖負荷需求，是多熱源系統耦合實現多能互補，同時隨著能源價格波動，適時調整熱源供熱方式，優化運行成本的良好實踐。
4 結論
分散式清潔能源與集中供熱系統深度耦合、多能互補的技術方案，是有效應對供熱企業熱源能力飽和、削減企業碳排放的重要手段。各企業應結合負荷規劃及自身實際狀況，結合不同熱源的優點對多種系統運行方案進行合理規劃，根據實際需求和運行成本選取最佳的運行方式。
